武漢南銳工程技術有限公司專注連鑄噴號機、連鑄去毛刺機、結晶器錐度儀、開口度檢測儀、鐵水脫硫設備、高爐噴煤設備、熱風爐設備、電爐氧燃設備等成套設備研發制造15年,嚴格執行ISO9001:2008國際質量管理體系認證標準及國家質量技術生產執行標準。JB/T 5000.3-2007重型機械設備生產焊接件-未注尺寸公差與形位公差:
1.長度尺寸公差:

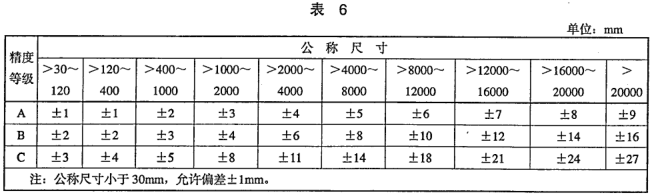

【表6】所列的長度尺寸未注極限偏差適用于焊接零件和焊接件的長度尺寸,如外部尺寸、內部尺寸、臺階尺寸、寬度和中心距尺寸等,一般選B級,可不標注,選用其他精度等級均應在圖樣上標注。
2.角度公差:

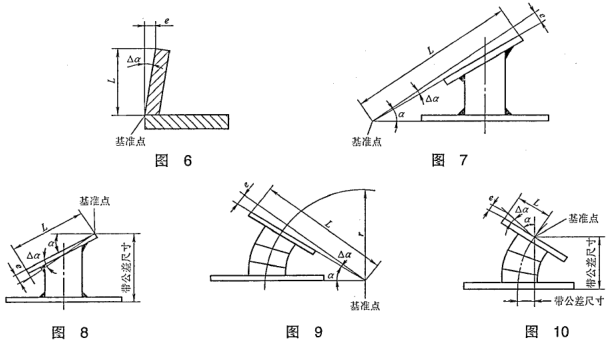

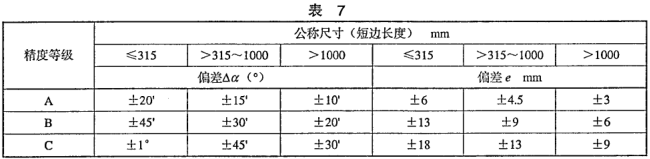

角度未注極限偏差按表7的規定。角度偏差的公稱尺寸以短邊為基準邊,其長度從圖樣標明的基準點算起,見【圖6—圖10】。如在圖樣上不標注角度、而只標注長度尺寸,則允許偏差應以mm/m計。一般選B級,可不標注,選用其他精度等級均應在圖樣上標注。
3.焊接件的形位公差:

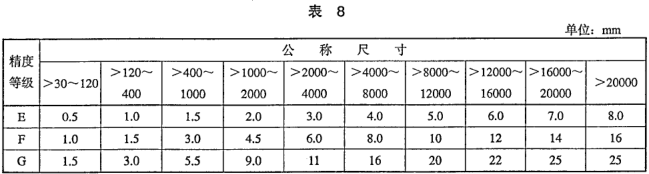

焊接件的未注直線度公差、平面度公差和平行度公差應符合表8的規定。一般選F級,圖樣上可不標注,選其他等級在圖樣上均應標注。

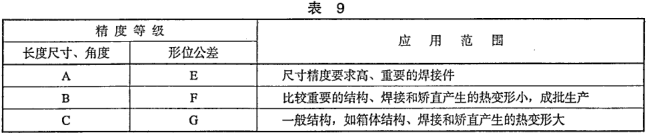

4.焊接件的尺寸公差與形位公差精度等級選用見表9
