1.概述

           提高電爐噸鋼用氧量，是強(qiáng)化電爐冶煉、提高電爐節(jié)奏有效手段之一。如何高效地將氧氣輸入到電爐爐內(nèi)，對(duì)提高電爐煉鋼的冶煉節(jié)奏，生產(chǎn)成本的大幅度下降是非常重要的。

           目前，電爐煉鋼氧氣產(chǎn)生的化學(xué)能在電爐能量輸入中已占了較大的比例，達(dá)到20-30%。特別是電爐采用熱裝鐵水后，化學(xué)能的比例達(dá)到總能量的40%以上，相當(dāng)于電爐增加了近一倍的能量輸入，大量輸入氧氣已成為現(xiàn)代電弧爐煉鋼工藝的一個(gè)主要特點(diǎn)。

           武漢南銳工程技術(shù)有限公司具有完全自主知識(shí)產(chǎn)權(quán)的電爐爐壁模塊化智能供氧系統(tǒng)能有效地將化學(xué)能引入電爐熔池中，對(duì)熔池進(jìn)行集束吹氧，完成助熔，二次燃燒，和強(qiáng)化脫碳升溫等冶金任務(wù)。

           2. 工藝條件

           公稱容量 50~90噸

           爐殼直徑 6100mm

           每爐出鋼量 90-100噸

           留鋼量 22.4噸

           變壓器 71.5MVA,85MVA(可過載)

           電極直徑 610mm

           極心圓直徑 /

           制氧能力 3000Nm3/h(峰值5000)

           氧氣壓力： 1.6MPa

           主要鋼種 GCr15

           鐵水熱裝比 0

           冶煉時(shí)間 80min(設(shè)計(jì)60min)

           年產(chǎn)量 30萬噸(設(shè)計(jì)50萬噸)

           加料次數(shù) 2次

           燒嘴能力 3MW

           噴碳能力： 60kg/min

           3. 工藝說明

           電爐冶煉技術(shù)發(fā)展至今，已越來越依賴于利用輔助能源以降低消耗，減少冶煉成本，特別是從八十年代以來，煉鋼電弧爐在降低生產(chǎn)成本方面的一個(gè)重要措施是利用輔助能源及富氧技術(shù)部分取代電能。

           盡管如此，氧氣技術(shù)的綜合利用對(duì)電爐技術(shù)發(fā)展的影響更是顯而可見，從早先的氧氣管人工吹氧到后來的爐壁助熔燒嘴，燃油燃?xì)鉄?，從消耗性氧氣管到自耗型爐門氧槍再到爐門水冷碳氧槍，近十余年內(nèi)發(fā)展極快;世界上現(xiàn)有較高操作和設(shè)備水平的50噸以上大電爐幾乎都采用了多項(xiàng)氧氣組合供氧技術(shù)，除爐門氧槍外，大多數(shù)在爐墻上裝有氧氣或氧燃噴嘴，多的在爐內(nèi)甚至裝了9支燒嘴。水冷型爐門超音速氧槍對(duì)系統(tǒng)供氧能力要求略低，角度固定，反應(yīng)區(qū)域小(對(duì)于爐容量較小而路門尺寸較小的爐子而言尤其如此)，槍頭易拉弧漏水不易更換，易造成爐壁和爐蓋上廢鋼的噴濺，影響冶煉時(shí)間并造成大沸騰等安全事故.

           在此基礎(chǔ)上，集爐壁燒嘴，爐門氧槍，爐壁氧槍功能于一體而擯棄其缺點(diǎn)的第四代智能化多功能集束射流氧槍技術(shù)應(yīng)運(yùn)而生，適合于各種類型電弧爐在不同料型，設(shè)備水平，供電水平和生產(chǎn)品種下的冶煉生產(chǎn)需求，其主要特點(diǎn)：

           通過安裝模塊化水冷箱協(xié)助將氧氣導(dǎo)入熔池，射流行程短，出口處集束中心流股速度大于2.0馬赫。

           完全可調(diào)節(jié)的主氧和次氧可在冶煉各期有效實(shí)現(xiàn)預(yù)熱,助熔,二次燃燒,脫碳,升溫等各項(xiàng)冶金功能。

           爐內(nèi)均勻分布的多個(gè)反應(yīng)區(qū)，可有效的進(jìn)行脫碳并形成環(huán)流。

           氧氣綜合利用效率高于70%,脫碳速度可達(dá)0.10-0.12%;.

           氧氣噴頭和氧燃噴頭可以簡(jiǎn)單互換

           系統(tǒng)氧氣流量調(diào)節(jié)工作穩(wěn)定,準(zhǔn)確,系統(tǒng)設(shè)定進(jìn)行自動(dòng)吹煉,控制水平高

           安裝簡(jiǎn)單，投資省,見效快。

           電爐早期用氧的目的是為了提高廢鋼熔化速率，采用超音速氧氣射流是為了促進(jìn)碳氧反應(yīng)以及利用其動(dòng)能與化學(xué)能，特別是在留鋼留渣或熱裝鐵水的情況下可促進(jìn)盡早進(jìn)行富氧操作并加強(qiáng)熔池?cái)嚢?，從而縮短冶煉時(shí)間，提高生產(chǎn)效率，降低電耗。

           采用爐壁智能模塊化供氧技術(shù)，氧氣射流到熔池表面的噴射距離比常規(guī)的爐壁助熔燒嘴減少40%以上(根據(jù)爐子尺寸和安裝位置不同而有所波動(dòng))，加上氧槍噴頭特殊的拉瓦爾孔型設(shè)計(jì)，能夠有效地利用超音速射流，使其穿透力和利用效率大大地提高。

           根據(jù)用戶的設(shè)備(包括供氧)和操作水平，我們推薦采用能夠有效地實(shí)現(xiàn)強(qiáng)化冶煉，提供生產(chǎn)效率的電弧爐爐壁模塊化智能集束供氧系統(tǒng)。

           一般說來，加入爐中的廢鋼，按Richard L.Reddy研究結(jié)果，在熔池中碳含量為1.05%,廢鋼含碳量為0.3%時(shí),熔化速率如下表:

           熔池溫度 ℃ 廢鋼熔化速率 mm/min

           這是一個(gè)靜態(tài)下廢鋼的熔化速率,即使加上電弧加熱的因素,速度也是很慢的,滿足不了電爐快速冶煉的要求,因此在此處布置一支集束氧槍,相當(dāng)于提供一個(gè)移動(dòng)的點(diǎn)熱源,而且驅(qū)動(dòng)鋼水運(yùn)動(dòng);氧槍供氧流量的靈活可調(diào)性更使其適應(yīng)冶煉各期和不同加料速度下的操作模式.靠近加料口處的氧槍布置與其有一定的距離,同時(shí)也有利于化渣促進(jìn)煉鋼物化反應(yīng)，加快鋼水環(huán)流。

           噴碳造泡沫渣可以在爐壁實(shí)現(xiàn)，通過設(shè)在水冷模塊上的噴碳孔，采用1-2處噴吹碳粉，當(dāng)然也可以維持現(xiàn)有爐門碳氧槍噴碳造泡抹渣方式不變。

           氧槍集束流量設(shè)計(jì)能力為1500Nm3/h，槍前氧壓要求為0.9Mpa以上;二次燃燒用次氧單支的設(shè)計(jì)流量為300-400Nm3/h。

           碳粉噴吹系統(tǒng)，能力為5-30kg/min，可分兩路噴入爐內(nèi)。

           3.1 助熔

           模塊化吹氧技術(shù)可產(chǎn)生主氧和輔氧兩種射流，保證了合理的射流結(jié)構(gòu);由于廢鋼料型和熱態(tài)金屬的比例不同，通過軟件設(shè)置和流量調(diào)節(jié)，根據(jù)熔化不同階段，始終保持有效的加熱面積，同時(shí)避免不恰當(dāng)吹氧形成的爐料“搭橋”垮斷電極。在電爐留鋼量較多時(shí),常規(guī)情況下就可以提前以大流量方式供氧,如兌入鐵水則條件更好.

           3.2 二次燃燒

           二次燃燒的技術(shù)實(shí)質(zhì)是通過富氧操作充分地利用未完全燃燒產(chǎn)生的CO氣體進(jìn)行二次燃燒的化學(xué)能量，從而加速熔化廢鋼，而二次燃燒的難點(diǎn)在于工作點(diǎn)的界定，通過控制程序?qū)U鋼區(qū)域的軟吹及硬吹相調(diào)節(jié)，實(shí)現(xiàn)二次燃燒。充分利用二次燃燒的熱量,既有利于節(jié)約能量,又加大了廢鋼的預(yù)熱效率,實(shí)為一舉雙得.

           3.3 全程泡沫渣埋弧冶煉

           利用模塊化技術(shù)結(jié)合控制噴粉及爐中多點(diǎn)噴碳能力進(jìn)行吹氧和噴碳可形成并維持很好的泡沫渣。而且，由于多點(diǎn)噴碳、預(yù)留鋼水或兌入熱鐵水操作，可在冶煉過程的早期形成泡沫渣。

模塊上的噴碳孔設(shè)計(jì)十分有利于拆卸和清理。

           3.4 鋼水脫碳及升溫

           根據(jù)爐子容量和內(nèi)部尺寸分開布置一個(gè)或多個(gè)吹氧模塊，在氧化期，相當(dāng)于在爐內(nèi)多個(gè)反應(yīng)區(qū)域進(jìn)行供氧脫碳，射流的角度偏心，推動(dòng)了鋼水的循環(huán)流動(dòng)，加上集束式供氧能更好地?cái)嚢枞鄢?，這保證了溫度的均勻性以及促進(jìn)了渣/金屬的物質(zhì)傳遞。

           傳統(tǒng)冶煉條件下，初煉鋼水含碳范圍在0.30-1.20%左右時(shí)，脫碳效率平均達(dá)0.03-0.05%/min;集束射流條件下，在溫度和渣況合適時(shí)平均脫碳速度可達(dá)0.10%/min甚至更高，且由于提前供氧，脫碳范圍也大大加寬，這尤其適用于加入鐵水或生鐵比例較高或者是冶煉低碳品種的情況。

           由于集束氧流的強(qiáng)烈攪拌作用,在氧化早期極大地改善了脫P(yáng)反應(yīng)的動(dòng)力學(xué)條件,也就是說:在原始條件大致相同時(shí),脫P(yáng)效果大大提高,這對(duì)于廢鋼質(zhì)量和品質(zhì)的適應(yīng)性加強(qiáng)和提高特殊鋼產(chǎn)品的內(nèi)部質(zhì)量均有現(xiàn)實(shí)意義.

           4. 設(shè)備說明

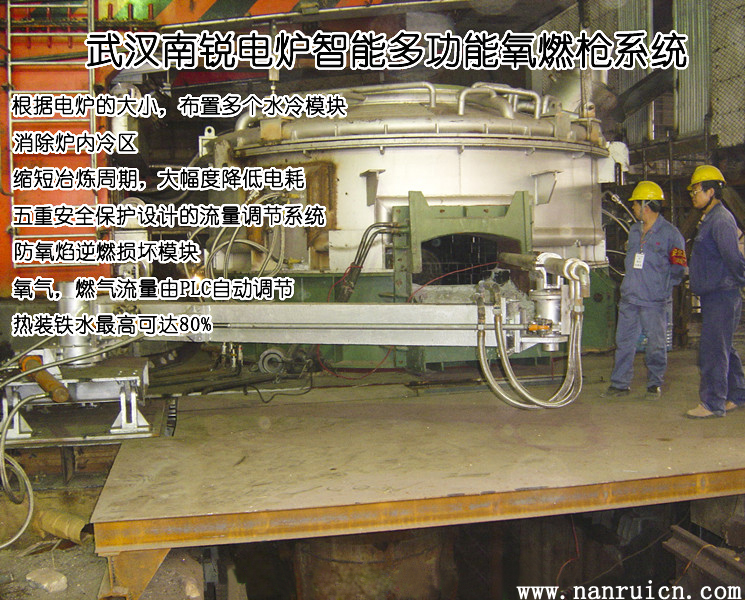

           爐壁吹氧模塊化智能供氧系統(tǒng)有1個(gè)集束吹氧模塊。模塊上裝有一個(gè)以2.0馬赫數(shù)供氧的超音速集束噴槍。為保證金屬收得率,減少渣中的(FeO)含量，采用爐壁噴吹碳粉,模塊上可裝一個(gè)碳粉噴射孔,能讓一根管子從爐內(nèi)任何點(diǎn)位的水冷模塊處噴碳，以形成泡沫渣埋弧冶煉。

           用于電弧爐的爐壁模塊化智能供氧系統(tǒng)由以下幾個(gè)主要部分組成：

           4.1 二次水冷模塊

           數(shù)量：帶超音速主氧及輔氧的吹氧模塊

           大?。撼叽?初步)高742mm*厚382mm*寬420mm，

           重量：約700kg，

           模塊有冷卻水進(jìn)出和碳粉噴吹三個(gè)公用介質(zhì)接口

           功能：安裝并固定氧槍、碳槍，水冷保護(hù)。連接冷卻水，冷卻水流量為20-30t/h，水壓大于0.35Mpa。

           主要結(jié)構(gòu)特征：

           模塊的表面有掛渣設(shè)計(jì),模塊的具體尺寸根據(jù)爐殼的實(shí)際情況專門優(yōu)化設(shè)計(jì):用于對(duì)氧槍固定和保護(hù),兩個(gè)開孔分別用于吹氧和噴碳,通過模塊上配備的安裝接手和夾持噴射器的法蘭將其固定在水冷爐壁。

           材質(zhì):由無氧銅整體澆注成型，導(dǎo)熱能力強(qiáng);內(nèi)部采用螺旋式水冷通道，冷卻效果好;進(jìn)出水處安裝熱電偶以對(duì)工況進(jìn)行監(jiān)控,防止因垮料或大塊廢鋼導(dǎo)致的對(duì)爐襯或氧槍的損壞,以便控制系統(tǒng)調(diào)節(jié)參數(shù),并在冶煉進(jìn)程中逐步恢復(fù)原設(shè)置。

           模塊為消耗件,正常使用條件下其壽命大于3-5個(gè)月,拆卸下來后可進(jìn)行簡(jiǎn)單必要的修補(bǔ).

           4.2 超音速氧氣噴槍

           數(shù)量：1支

           大?。貉鯕馊紵业臉岓w為不銹鋼材質(zhì)，長(zhǎng)度大約800mm，直徑約160mm

           重量：約50kg。不銹鋼及銅的復(fù)合體。

           功能：脫碳、助熔、二次燃燒

           主要結(jié)構(gòu)特征：

           氧槍的專利設(shè)計(jì)產(chǎn)生主氧和次氧兩種射流，具有預(yù)熱廢鋼,吹氧助熔,二次燃燒和脫碳升溫功能.

           氧氣噴頭采用特殊的拉瓦爾孔型設(shè)計(jì),不銹鋼質(zhì)槍體,銅制槍頭,內(nèi)置冷卻.使得氧氣射流在助熔,脫碳等方面獲得極強(qiáng)的優(yōu)勢(shì),系統(tǒng)可取得比傳統(tǒng)方式高出一倍以上的效率,; 消除火焰逆燃回火，可使緊鄰的水冷爐壁熱負(fù)荷減至小。防止和清除燃燒室中蓄積的燃燒沉積物.

           氧槍用螺栓安裝在水冷模塊上,噴射角度為43-45度,每個(gè)模塊配置一支。有三個(gè)公用介質(zhì)接口(沒有COG)氣體條件下,包括冷卻水進(jìn)出,氧氣進(jìn)口等.

           槍頭為消耗件,按要求正常使用,其壽命大于二個(gè)月。

           4.3氧氣流量控制站

           數(shù)量：1組

           外形：3600mm×1600mm×2400mm(初步設(shè)計(jì))

           重量：1600-1800kg

           功能：氧氣流量、壓力控制調(diào)節(jié)，系統(tǒng)保護(hù)控制

           設(shè)備特征：每個(gè)系統(tǒng)由一套單獨(dú)的氧氣流量控制站進(jìn)行控制，氧氣閥站是一個(gè)高度集成的功能單元，提前預(yù)組裝、測(cè)試并安裝在滑動(dòng)底板上。全部部件均進(jìn)行了特殊清洗以保證安全的需要，然后密封提交用戶，在供方的指導(dǎo)下組織安裝。

           氧氣閥站對(duì)通往每個(gè)氧氣模塊的氧氣流通過PLC和氣動(dòng)執(zhí)行機(jī)構(gòu)進(jìn)行單獨(dú)控制,而且,當(dāng)用戶需要爐門氧槍時(shí),同時(shí)可以通過預(yù)留的支路實(shí)現(xiàn)對(duì)爐門氧槍的智能控制。

           閥站的閥門和儀表配備了所有安全生產(chǎn)所必需的裝置,主要有：高可靠性防爆壓力開關(guān),自動(dòng)切斷閥,壓力、差壓變送器、氣動(dòng)控制閥、電磁閥,泄壓閥,壓力表，止回閥等。易于接近，所以即使偶然出現(xiàn)故障需要進(jìn)行維護(hù)時(shí)也能保證安全，快速地排除故障，管道均由不銹鋼管連接。

           閥站所用閥門,調(diào)節(jié)元件等主要采用德國(guó)的公司原裝世界的產(chǎn)品,設(shè)計(jì)精巧,使用可靠,美觀大方,免維護(hù)使用.

           4.4 操作控制系統(tǒng)

           操作控制系統(tǒng)配置：SIEMENS-S-7(300/400)型PLC，包括工業(yè)以太網(wǎng)設(shè)備,可為系統(tǒng)提供可靠的邏輯控制。人機(jī)界面采用WinCC軟件。預(yù)留與二級(jí)計(jì)算機(jī)系統(tǒng)接口。采用S7型PLC，具有編程程序容量大，I/O量更多，通訊方面，主站適應(yīng)多個(gè)S7、HMI系統(tǒng)連網(wǎng)等明顯特點(diǎn)。

           臺(tái)前監(jiān)控采用品牌商用PC機(jī)，全面預(yù)裝WINDOWS操作系統(tǒng)及實(shí)用程序。畫面設(shè)計(jì)簡(jiǎn)潔且美觀大方,相互間切換時(shí)間短，并充分保證抗干擾性和安全運(yùn)行，見附圖。

           系統(tǒng)功能：

           該系統(tǒng)根據(jù)電爐的功率情況，可以提供不同的氧氣吹煉控制程序。操作程序充分考慮到了熔煉車間大氧流量潛在的限制范圍并能在短期氧氣供應(yīng)無法滿足系統(tǒng)需要的情況下采取合適的應(yīng)急操作。

           根據(jù)爐料組成的不同、熱裝比,冶煉工藝的不同、鋼種的變化等情況,系統(tǒng)設(shè)置了多個(gè)不同的操作程序,如果用戶覺得需要,計(jì)算機(jī)還允許設(shè)置更多的操作程序。設(shè)置了多個(gè)應(yīng)用程序，如低，中，高碳鋼等，系統(tǒng)可根據(jù)終點(diǎn)碳含量，通過程序設(shè)計(jì)，采用不斷優(yōu)化控制，對(duì)脫碳速度進(jìn)行設(shè)定。

           控制系統(tǒng)能執(zhí)行安全生產(chǎn)所需的邏輯控制，并可提供故障診斷和報(bào)警指示?？刂葡到y(tǒng)通過工業(yè)以太網(wǎng)與主控室相連，有助于技術(shù)人員解決故障和進(jìn)行性能分析。本系統(tǒng)的人機(jī)界面采用了直視式界面,界面設(shè)計(jì)與用戶要求相結(jié)合,參見主界面示意圖。該裝置顯示過程控制所必需的全部信息，包括各類設(shè)備的實(shí)時(shí)工作狀態(tài)，介質(zhì)的狀態(tài)和各類相干參數(shù)的實(shí)時(shí)數(shù)值以及諸如氧耗,電耗等累進(jìn)數(shù)值等;根據(jù)工廠要求,還可設(shè)定一定歷史時(shí)段的的數(shù)據(jù)和實(shí)時(shí)數(shù)據(jù)儲(chǔ)存,并且能讓操作人員根據(jù)要求改變氧氣射流的運(yùn)行模式。

           系統(tǒng)可根據(jù)能量消耗的累積數(shù)據(jù)，按設(shè)定程序要求調(diào)整整個(gè)系統(tǒng)流量輸入的情況并自動(dòng)進(jìn)行噴碳操作，這類程序設(shè)計(jì)思想與國(guó)內(nèi)外通行的控制模式實(shí)為異曲同工。

           4.5 粉罐及噴吹系統(tǒng)(可選)

           數(shù)量：1套

           大?。?000×2000×1500

           功能：采用PLC控制系統(tǒng)控制不同的噴碳模式,控制噴吹時(shí)間和噴粉量，噴粉量實(shí)際范圍可達(dá)5-30kg/min。

           碳粉噴吹系統(tǒng)具有碳粉重量稱量,單爐累積碳粉用量,在線噴粉量顯示,開關(guān),載氣壓力顯示等等。

           4.5.1料斗

           功能：儲(chǔ)存碳粉,阻隔異物,防止堵塞

           主要部件：料斗，篩網(wǎng)，刮輪，蓋板等

           容積: 大小依據(jù)材料的包裝和加料方式?jīng)Q定。

           4.5.2 噴粉罐

           用于輸送粉劑，使粉料流態(tài)化并穩(wěn)定地輸送流體

           噴粉罐系統(tǒng)由噴粉管, 智能數(shù)顯控制儀, 負(fù)荷傳感器, 給粉變頻器,噴粉罐,及控制

           蝶閥,球閥,氣動(dòng)截止閥，放散閥,安全閥和壓力表等構(gòu)成。

           儲(chǔ)罐體積為1.5m3. 裝粉重量800-1000kg, 可根據(jù)用戶要求加裝料斗(不帶除塵)，按國(guó)家壓力容器標(biāo)準(zhǔn)設(shè)計(jì)。

           噴粉速度:5-30kg/min,噴粉重量,頻次可實(shí)現(xiàn)系統(tǒng)自動(dòng)控制。

           5. 公用介質(zhì)

           本系統(tǒng)對(duì)公用介質(zhì)要求如下：

           氧氣工作壓力1.0-1.5Mpa和流量為30Nm3和45Nm3/h(不含爐門氧槍)，提供給氧氣流量控制站的氧壓為1.0Mpa以上,持續(xù)供氧。

           如氧氣壓力不足，可考慮分步實(shí)施的方式，先按低壓力條件考慮。會(huì)對(duì)冶煉效果有一定影響。但低氧壓不低于0.80Mpa.

           系統(tǒng)峰值氧流量不低于4500Nm3/h。

           控制系統(tǒng)電源，50Hz,15A、220V、AC;24V DC

           每個(gè)氧槍水流量為10t/h，水壓為0.3-0.4Mpa。爐門氧槍壓力大于0.6Mpa

           每個(gè)氧槍銅質(zhì)水冷塊的水流量為20-30t/h，水壓大于0.35Mpa。

           爐壁模塊的噴碳粉量，大30 kg/min;粒度1-3 mm,H2O<1.0%,固定C>70%;

           壓力范圍為0.4-0.65 Mpa的儀表用壓縮空氣或氮?dú)狻Ａ髁?00-700m3

           噴碳載氣壓力:不低于0.4 Mpa

           6.預(yù)期運(yùn)行效果

           預(yù)期的冶金效果如下:

           指標(biāo)               單位   現(xiàn)有水平 預(yù)期水平

           冶煉周期        Min          80            60

           冶煉電耗       (kwh/t)    480      380-410

           供電時(shí)間        min          44         38-39

           氧氣消耗       (Nm3/t)    40        55-60

           電極消耗       (kg/t)        2.1        持平

           7.經(jīng)濟(jì)效益預(yù)算

           按每爐鋼節(jié)約15分鐘，每噸鋼利潤(rùn)水平100元，電價(jià)0.55元/kwh，氧氣價(jià)0.7元/m3

           改后年產(chǎn)量=全年日歷時(shí)間×作業(yè)率/改后冶煉時(shí)間×單爐鋼產(chǎn)量

           525600分鐘×80%/65分鐘×90噸=646892噸

           噸鋼節(jié)約成本=原來噸鋼氧耗×氧氣單價(jià)+原來噸鋼電耗×電價(jià)單價(jià)-現(xiàn)在噸鋼氧耗×氧氣單價(jià)+現(xiàn)在噸鋼電耗×電價(jià)單價(jià)

           40×0.7+480×0.55-55×0.7-410×0.55=28元

           全年新增效益=(改后槍年產(chǎn)量-原來年產(chǎn)量) ×噸鋼利潤(rùn)+改后年產(chǎn)量×每噸鋼節(jié)約成本

           (646892-525600) ×100+646892×28=12129200+18112976=30242176元

           武漢南銳工程深信，依托我們成熟的爐壁模塊化智能集束供氧系統(tǒng)技術(shù)，依托我們對(duì)電弧爐操作的豐富現(xiàn)場(chǎng)經(jīng)驗(yàn)，依托我們周到的技術(shù)支持和售后服務(wù)理念，必將有助于電爐操作指標(biāo)達(dá)到國(guó)際的水平并獲得可觀的經(jīng)濟(jì)效益，為鋼廠獲得競(jìng)爭(zhēng)力創(chuàng)造好條件。

           武漢南銳公司結(jié)合在大高爐噴煤技術(shù)上成功的經(jīng)驗(yàn)，開發(fā)出一套成熟的、經(jīng)濟(jì)效益明顯的高爐噴煤技術(shù);KR鐵水脫硫及單吹顆粒鎂脫硫系統(tǒng)在國(guó)內(nèi)多家鋼廠成功使用;飛錘式連鑄板坯去毛刺機(jī)去毛刺效果優(yōu)異，不銹鋼板坯上下端面同時(shí)去毛刺;生產(chǎn)的連鑄板坯電弧鋁絲噴號(hào)機(jī)工作穩(wěn)定，字跡清晰，采用全過程自動(dòng)控制，運(yùn)行良好;板坯結(jié)晶器錐度儀和開口度檢測(cè)儀的穩(wěn)定性、精度及功能超過國(guó)內(nèi)同行水平，其產(chǎn)品得到國(guó)內(nèi)板坯廠家的普遍認(rèn)可;環(huán)保型自動(dòng)噴碳系統(tǒng)可實(shí)現(xiàn)全過程自動(dòng)控制、流量連續(xù)調(diào)節(jié);智能型電爐集束氧槍及碳氧燃燒系統(tǒng)完全可以取代國(guó)外同類產(chǎn)品。

           武漢南銳工程技術(shù)有限公司

           電話：027-59715170 59715180

           咨詢手機(jī)：13638680161 周經(jīng)理

           郵箱：whss@whsset.com

           郵編：430074

           網(wǎng)址1：http://www.whsset.com

           網(wǎng)址2：http://r5821.cn

           地址：湖北省武漢東湖開發(fā)區(qū)東信路SBI街5棟401號(hào)
