簡述圓坯去毛刺機結構設計
發布時間:2023-06-27 19:03:57 作者:武漢南銳 瀏覽量:95
武漢南銳工程技術有限公司工程部簡述圓坯去毛刺機結構設計:

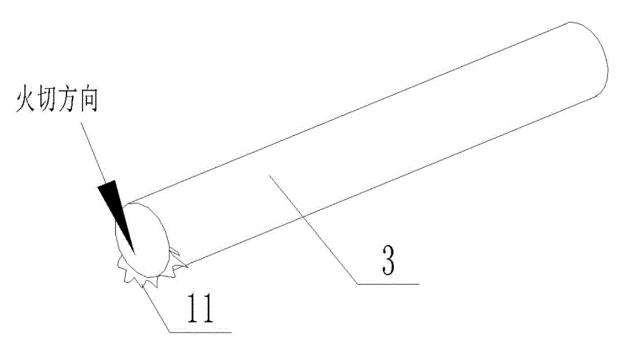

圓坯去毛刺機,組成部分包括左弧形齒刀和右弧形齒刀,一前一后安裝在鑄坯行進方向,整體位于輥床的中部,分別固定連接在往復液壓油缸的活塞桿的自由端,往復液壓油缸固定在刀座上。往復液壓油缸的活塞桿完全伸出時,左弧形齒刀和右弧形齒刀前后形成中心正圓加工孔,且上部和下部有所重疊,可以二次清理毛刺集中的部位。
左弧形齒刀和右弧形齒刀內部的切割面分別加工成左側優弧和右側優弧,對應的圓心角為270°。輥床兩側安裝有動力輥,輥床的前端兩側各安裝一個導向輥,動力輥由正反轉電機控制,導向輥由往復液壓油缸控制,在導向輥和去毛刺機之間輥床兩側安裝一對傳感器,傳感器向計算機反饋信號,計算機控制正反轉電機的轉速和轉向、去毛刺機的往復液壓油缸以及導向輥往復液壓油缸的活塞桿伸縮。
傳感器為一對,鑄坯未行進至兩個傳感器之間時,兩個傳感器信號對射,不向計算機反饋信號;當鑄坯行進至兩個傳感器之間時,兩個傳感器信號對射信號被鑄坯阻擋,向計算機反饋信號,計算機控制正反轉電機的反向逆時針轉動、控制導向輥往復液壓油缸的活塞桿伸出將鑄坯實現擠住、減速和退回,同時控制去毛刺機的往復液壓油缸活塞桿伸出,使左弧形齒刀和右弧形齒刀置于切割位。
左弧形齒刀和右弧形齒刀可連接水冷結構實現齒刀的冷卻降溫。
