武漢南銳工程技術有限公司專注連鑄噴號機、連鑄去毛刺機、結晶器錐度儀、開口度檢測儀、鐵水脫硫設備、高爐噴煤設備、熱風爐設備、電爐氧燃設備等成套設備研發制造15年，嚴格執行ISO9001:2008國際質量管理體系認證標準及國家質量技術生產執行標準。JB/T 5000.3-2007　筋板倒角尺寸選擇和剪切要求

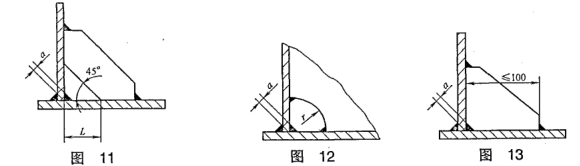

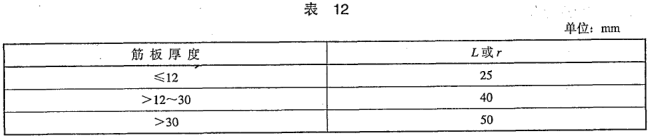

　　筋板倒角尺寸按圖11、圖12和圖13.尺寸L按表12選擇，選擇的大小要保證焊件定位后能在筋板下進行焊接。

　　如果外形允許，則厚度12mm以下筋板可以采用剪切，這時倒角尺寸采用圖11.

　　當筋板厚度大于12mm以及由于外形的原因，不管怎樣處理，筋板都必須從鋼板上氣割下來時，倒角尺寸采用圖12.

　　不重要的焊接件，筋板寬度l00mm以下，位置緊湊，筋板可不進行倒角焊接，圖樣不要求專門標注(見圖13)。因為強度方面的原因，密封焊接時應避免這種形式的筋板。

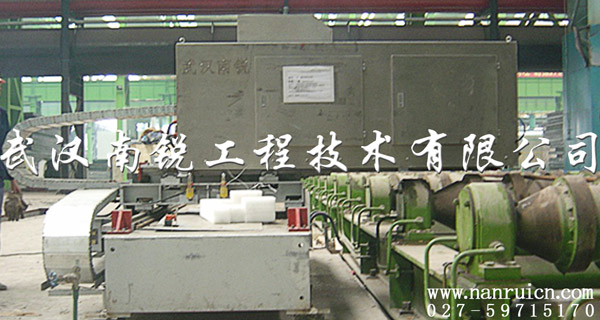

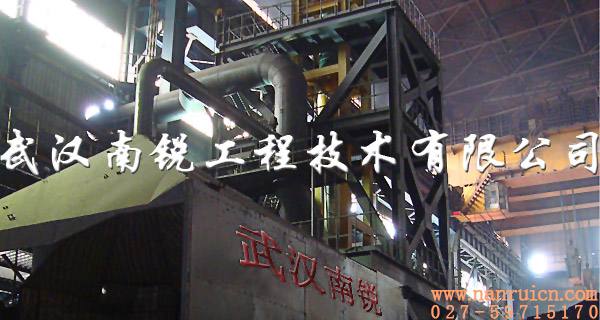

　　南銳成套產品圖(部分)：
